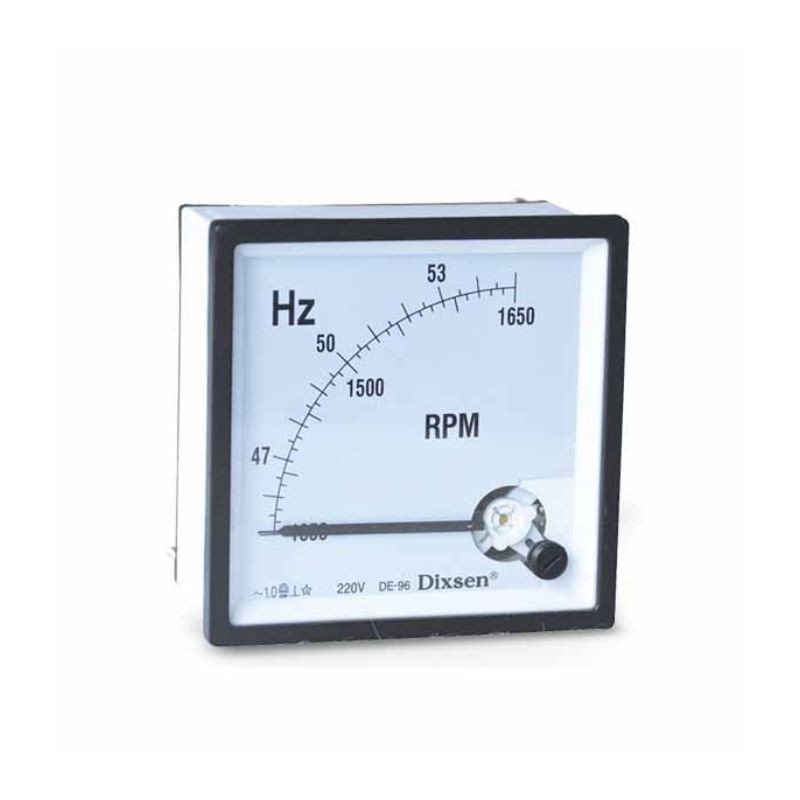

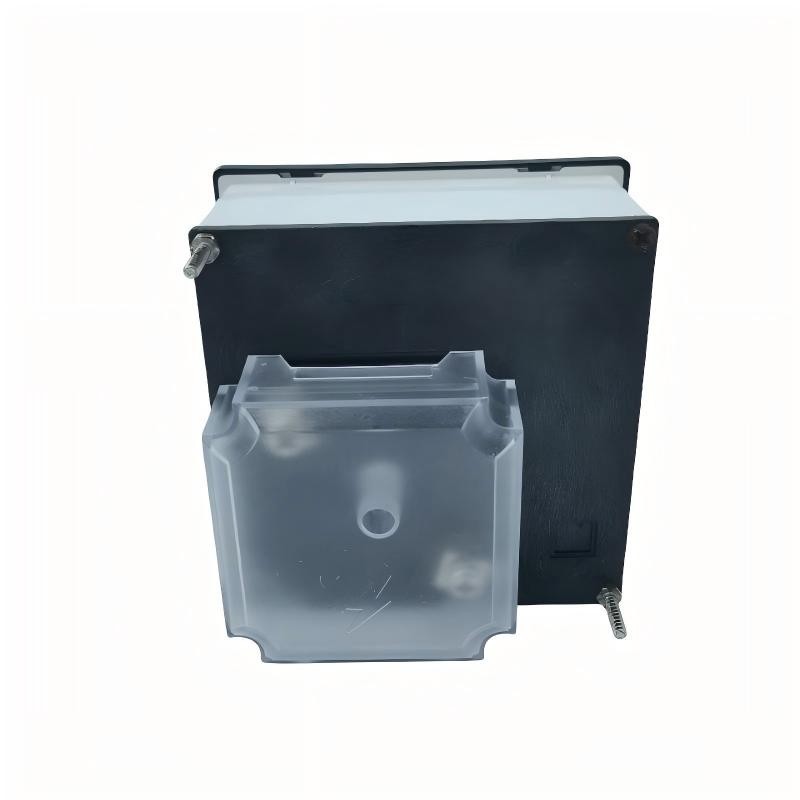

Meteran Pengukuran Frekuensi

Pengukur frekuensi RPM mengukur kecepatan rotasi dalam Revolutions Per Minute (RPM) dengan mendeteksi pulsa sensor dan mengubah frekuensinya menjadi pembacaan kecepatan yang sesuai.

Kirim permintaan

Deskripsi

Ikhtisar Pengukur Frekuensi RPM

Meteran pengukuran frekuensi RPM adalah instrumen elektronik atau elektromekanis yang dirancang untuk mengukur kecepatan putaran poros, piringan, atau komponen berputar lainnya, yang dinyatakan dalam Revolusi Per Menit (RPM). Ini beroperasi dengan merasakan peristiwa periodik (seperti pulsa dari sensor) dan mengubah frekuensinya menjadi pembacaan RPM langsung.

Prinsip Kerja

Perangkat berfungsi berdasarkan prinsip dasar pengukuran frekuensi:

Pembangkitan Pulsa: Sensor mendeteksi peristiwa rotasi (misalnya, lewatnya gigi, tanda reflektif, atau perubahan medan magnet) dan menghasilkan pulsa listrik.
Penghitungan Frekuensi: Meteran menghitung jumlah pulsa selama interval waktu yang tepat.
Perhitungan RPM: Frekuensi (pulsa per detik) diskalakan ke RPM menggunakan rumus:

RPM=(Frekuensi × 60) / (Jumlah pulsa per putaran).

Tipe Umum

1.Hubungi Tachometer

Gunakan roda kontak fisik atau encoder yang digabungkan ke poros berputar.
Cocok untuk aplikasi penggerak langsung tetapi dapat menyebabkan keausan mekanis.

2.Tachometer Non-Kontak

Optik (Fotolistrik): Menggunakan sinar inframerah/LED dan penanda reflektif.
Magnetik/Induktif: Mendeteksi gigi roda gigi atau target magnetis dengan sensor jarak.
Tachometer Laser: Perangkat genggam portabel yang menggunakan pantulan laser.

3. Tampilan Digital vs. Analog

Digital: Layar LCD/LED dengan presisi tinggi, sering kali mencakup pencatatan data dan antarmuka komunikasi.
Analog: Tampilan-berbasis jarum untuk visualisasi tren-waktu nyata.

Komponen Utama

Sensor/Transduser: Mengubah gerakan rotasi menjadi sinyal listrik (misalnya, efek-Hall, fotodioda, pengambilan induktif).
Pengkondisi Sinyal: Memperkuat, menyaring, dan membentuk pulsa mentah.
Mikrokontroler/Counter: Memproses penghitungan pulsa dan melakukan perhitungan RPM.
Unit Tampilan: Menampilkan nilai RPM numerik.
Antarmuka Output (opsional): 4–20 mA, 0–10 V, output relai, atau komunikasi digital (RS-485, Modbus, USB, Bluetooth).

Aplikasi Utama

Mesin Industri: Memantau motor, pompa, kipas angin, konveyor, turbin, dan spindel.
Otomotif & Dirgantara: Pengukuran RPM mesin, pengujian dinamometer, pemantauan kecepatan baling-baling/rotor.
Laboratorium & Penelitian: Kalibrasi, verifikasi kecepatan centrifuge, pengaturan eksperimental.
Sistem HVAC: Kontrol kecepatan kipas dan blower.
Manufaktur: Pemantauan kecepatan lini produksi dan kontrol kualitas.

Spesifikasi Utama

Rentang Pengukuran: Dari kecepatan rendah (misal, 0,1 RPM) hingga kecepatan tinggi (misal, 100,000+ RPM).
Akurasi: Biasanya ±0,1% hingga ±1% pembacaan.
Resolusi: Biasanya 0,1 RPM hingga 1 RPM tergantung jangkauan.
Waktu Respons: Dari milidetik hingga beberapa detik.
Jenis Input: Menerima sinyal pulsa dari sensor, encoder, atau pickup magnetik.

Keuntungan

Akurasi & Pengulangan Tinggi: Pemrosesan digital memastikan pembacaan yang akurat.
Keserbagunaan: Kompatibel dengan berbagai jenis sensor dan opsi pemasangan.
Pemantauan{0}}waktu Nyata: Memungkinkan masukan langsung untuk sistem kontrol.
Kemampuan Integrasi: Dapat berinteraksi dengan PLC, SCADA, dan sistem akuisisi data.

Kriteria Seleksi

Rentang Kecepatan dan akurasi yang dibutuhkan.
Batasan Pemasangan (kontak vs. non-kontak).
Kondisi Lingkungan (suhu, kelembaban, area berbahaya).
Persyaratan Output (hanya tampilan, sinyal analog, komunikasi digital).
Catu Daya (AC/DC, bertenaga loop-, atau dioperasikan-baterai).

Pengukur frekuensi RPM adalah alat penting untuk pemeliharaan prediktif, optimalisasi proses, dan pemantauan keselamatan di hampir semua aplikasi mesin berputar.

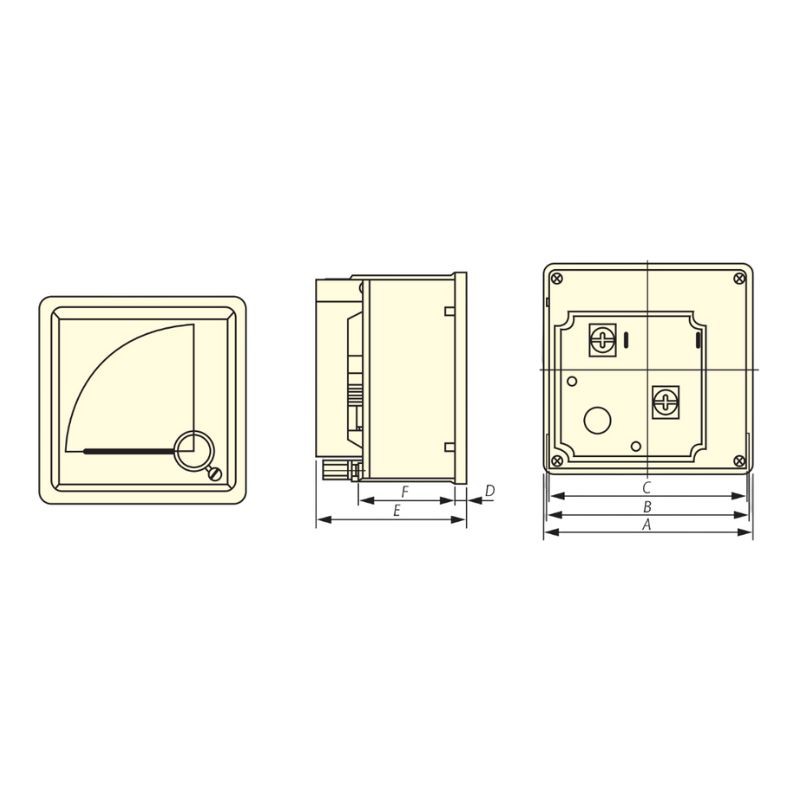

Parameter
