Transformator Arus Rekaman PVC



CT Tipe Inti Cincin adalah transformator arus yang inti magnetiknya dibuat dari strip kontinu berbentuk cincin (toroidal) dari bahan magnetik lunak, biasanya baja silikon berorientasi butiran atau paduan amorf/nanokristalin.



Pembeda utamanya adalah inti itu sendiri merupakan cincin yang berkesinambungan dan mulus tanpa celah atau sambungan udara. Gulungan sekunder kemudian digulung langsung ke inti ini, seringkali menggunakan mesin belitan toroidal khusus.





Bagaimana Cara Pembuatannya? (Pembeda Utama)

Proses pembuatannya inilah yang membedakannya dan memberinya sifat-sifat unggul:



Formasi Inti: Sepotong panjang baja tipis dan khusus digulung menjadi toroid (cincin) yang sempurna dan tanpa celah. Inti ini kemudian dianil (-dipanaskan) dalam atmosfer terkendali untuk menghilangkan tekanan dan mengoptimalkan sifat magnetiknya.



Belitan: Belitan sekunder didistribusikan secara merata di seluruh keliling inti cincin menggunakan mesin penggulung shuttle atau jarum. Hal ini memastikan kopling simetris.



Bandingkan ini dengan inti laminasi standar, yang dibuat dengan menumpuk potongan-potongan berbentuk "C" atau "E" yang dicap menjadi satu, sehingga menciptakan celah udara kecil pada sambungan yang mengganggu kinerja.



Keuntungan Utama Desain Inti Cincin

Konstruksi yang mulus dan tanpa celah memberikan manfaat yang signifikan:



Akurasi Sangat Tinggi: Tidak adanya celah udara berarti jalur magnet memiliki keengganan (ketahanan terhadap fluks magnet) yang sangat rendah. Hal ini memungkinkan kopling magnetik yang sangat presisi antara primer dan sekunder, sehingga menghasilkan kesalahan rasio dan sudut fasa yang minimal. Hal ini penting untuk pengukuran pendapatan dan-instrumentasi presisi tinggi.



Arus Eksitasi (Magnetisasi) Rendah: Karena fluks magnet mengalir begitu mudah melalui inti tanpa celah, sangat sedikit arus yang diperlukan untuk memagnetisasinya. "Arus menarik" ini merupakan sumber utama kesalahan dalam CT; meminimalkannya secara langsung meningkatkan akurasi.



Permeabilitas Tinggi: Bahan dan konstruksi inti memungkinkannya mendukung kerapatan fluks magnet yang tinggi dengan kerugian minimal, sehingga sangat efisien.



Ukuran Kompak dan Ringan: Untuk tingkat kinerja tertentu, CT inti cincin bisa jauh lebih kecil dan lebih ringan dibandingkan CT inti laminasi yang setara.



Fluks Kebocoran Rendah: Desain loop tertutup yang simetris berisi medan magnet hampir seluruhnya di dalam inti. Hal ini membuatnya kurang rentan terhadap interferensi dari bidang eksternal dan-sebaliknya.







Aplikasi: Dimana Digunakan?

Karena kinerjanya yang unggul, CT tipe inti cincin dikhususkan untuk aplikasi berat yang mengutamakan presisi dan keandalan:



Pengukuran Pendapatan{0}}Akurasi Tinggi: Untuk penagihan utilitas pada titik sambungan umum untuk industri, bangunan komersial besar, dan lokasi pembangkitan (misalnya, meter Kelas 0,2, 0,2S, 0,5S).



Relai Protektif: Khusus untuk skema proteksi gangguan bumi (gangguan tanah) yang sensitif dan skema proteksi diferensial, dimana diperlukan pengukuran arus yang tepat untuk mendeteksi gangguan kecil.



Instrumentasi Presisi: Di ​​lingkungan laboratorium, tempat pengujian, dan-penganalisis kualitas daya kelas atas.



Perkuatan Panel Lama: Ukurannya yang kecil memungkinkannya dipasang dengan mudah di papan panel yang sudah ada dan penuh sesak untuk peningkatan pengukuran.

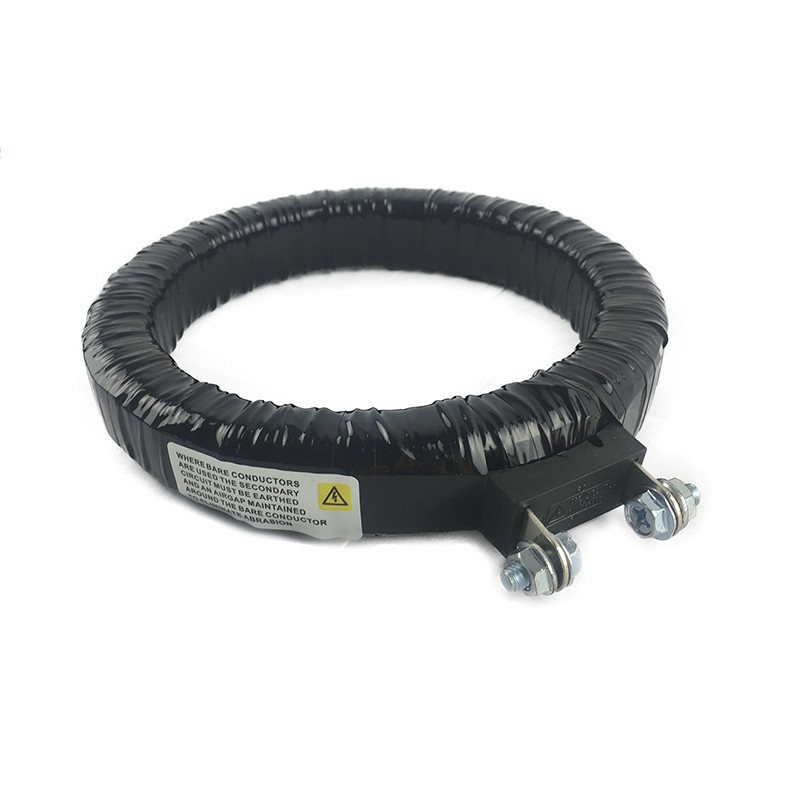

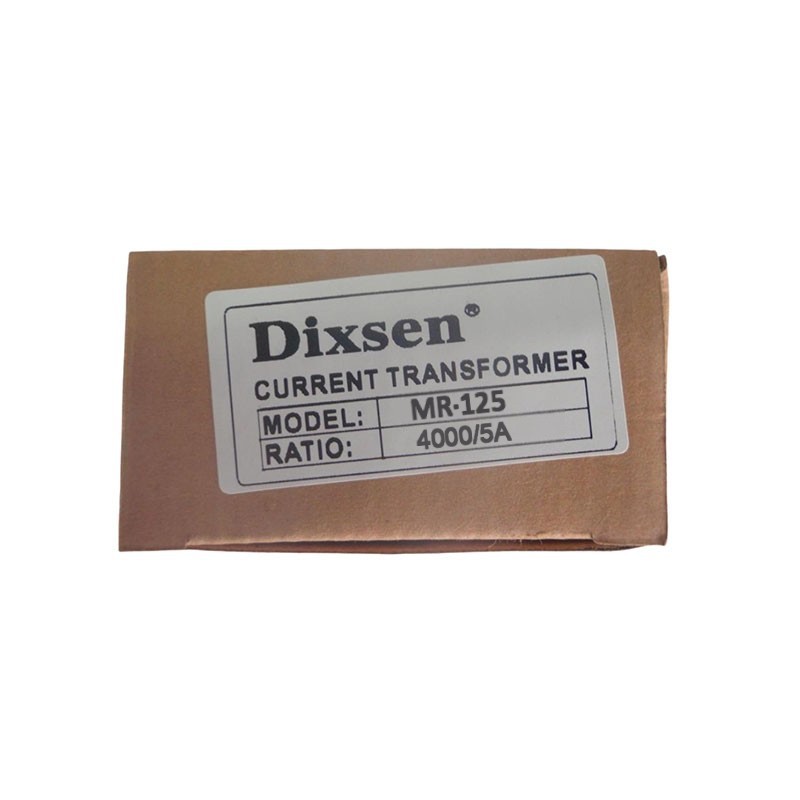

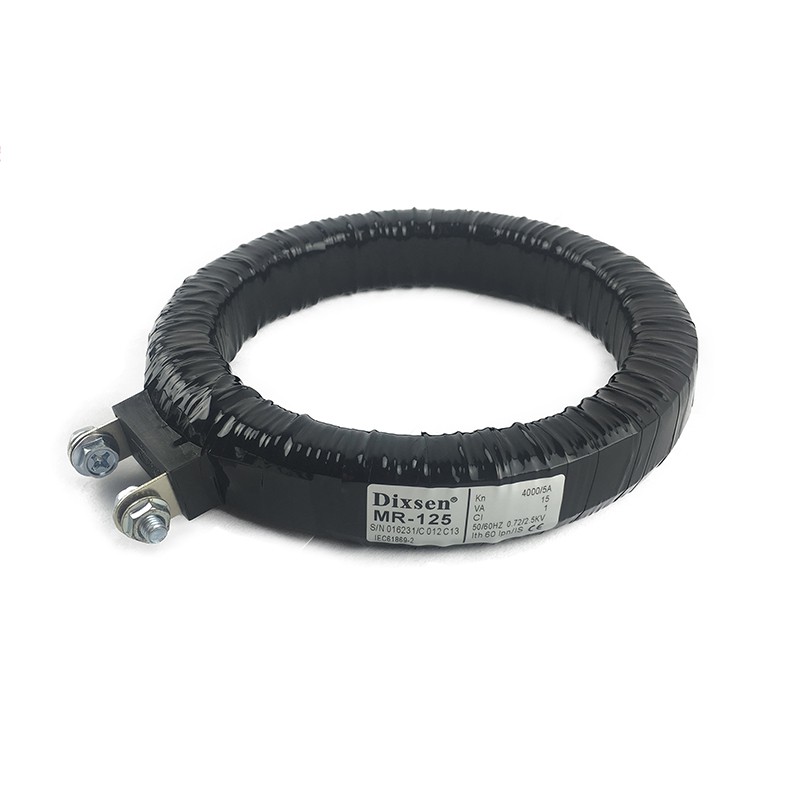

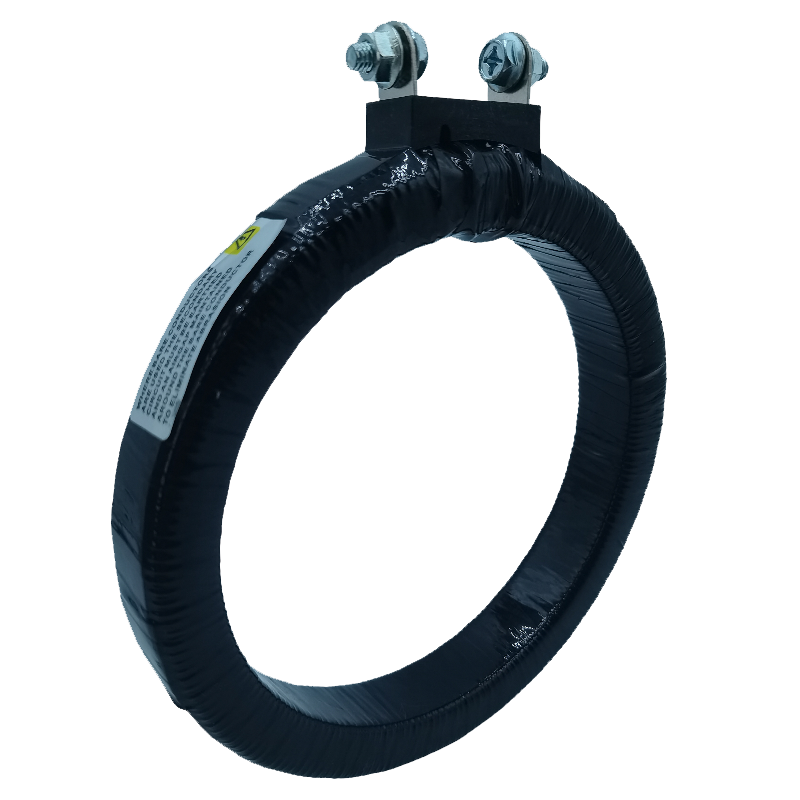

Seri MR-125 mewakili rangkaian transformator arus Kelas 0,5 berkinerja tinggi yang dirancang untuk pengukuran listrik presisi dalam aplikasi yang menuntut. Direkayasa dengan inti besi silikon berinsulasi premium yang memberikan stabilitas magnetik luar biasa dan karakteristik kehilangan rendah, transformator ini memastikan kinerja yang andal dan akurat dalam jangka waktu lama. Gulungan sekunder diterapkan menggunakan teknologi penggulungan otomatis yang canggih, memastikan keselarasan kumparan yang sempurna dan konsistensi kelistrikan.



Seluruh unit dilindungi oleh-sistem isolasi pita PVC multilapis dan lapisan luar-pelindung laminasi yang tahan cuaca, memberikan perlindungan kuat terhadap kelembapan, korosi kimia, tekanan mekanis, dan kondisi lingkungan ekstrem. Konstruksi ini membuat MR-125 cocok untuk aplikasi dalam dan luar ruangan yang mengutamakan ketahanan dan keandalan jangka panjang.



Transformator ini ideal untuk digunakan dalam sistem pemantauan daya, instalasi pengukuran energi, sistem kontrol industri, dan aplikasi jaringan pintar. Untuk pengaturan pemasangan yang fleksibel, kaki pemasangan opsional tersedia untuk memfasilitasi pemasangan yang aman di berbagai penutup listrik dan konfigurasi panel. Trafo arus rekaman PVC MR-125 memberikan akurasi pengukuran dan keandalan operasional yang luar biasa, menjadikannya pilihan yang sangat baik untuk aplikasi pengukuran daya kritis.





Model	Perbandingan (A)	Beban (VA)
		Kelas:0,5	Kelas:1.0
PAK-125	2000/5	15	20
PAK-125	2500/5	15	20
PAK-125	3000/5	15	20
PAK-125	4000/5	20	30
PAK-125	5000/5	20	30



Dimensi (mm)
