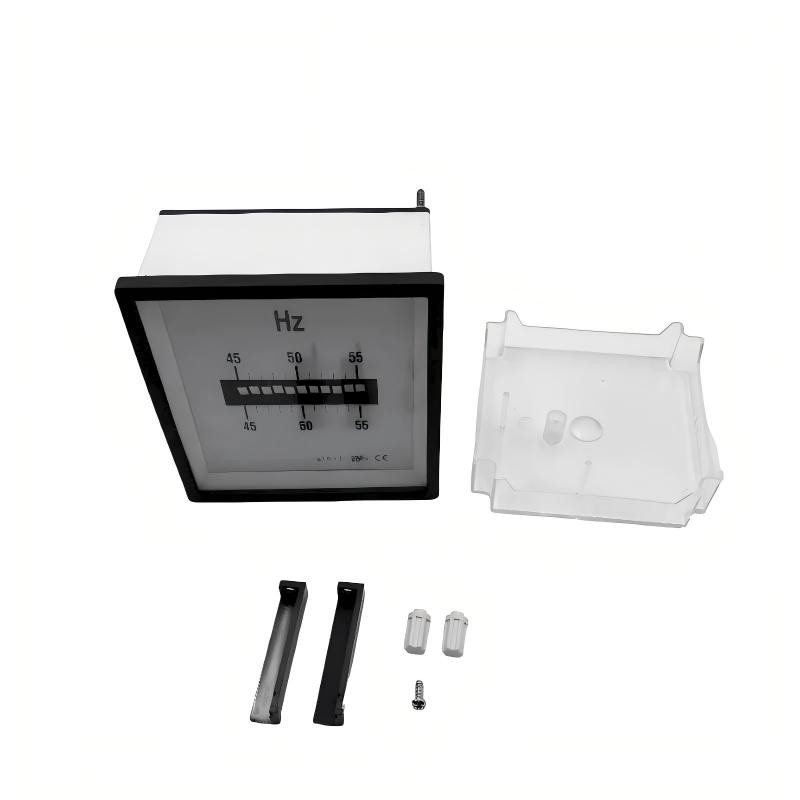

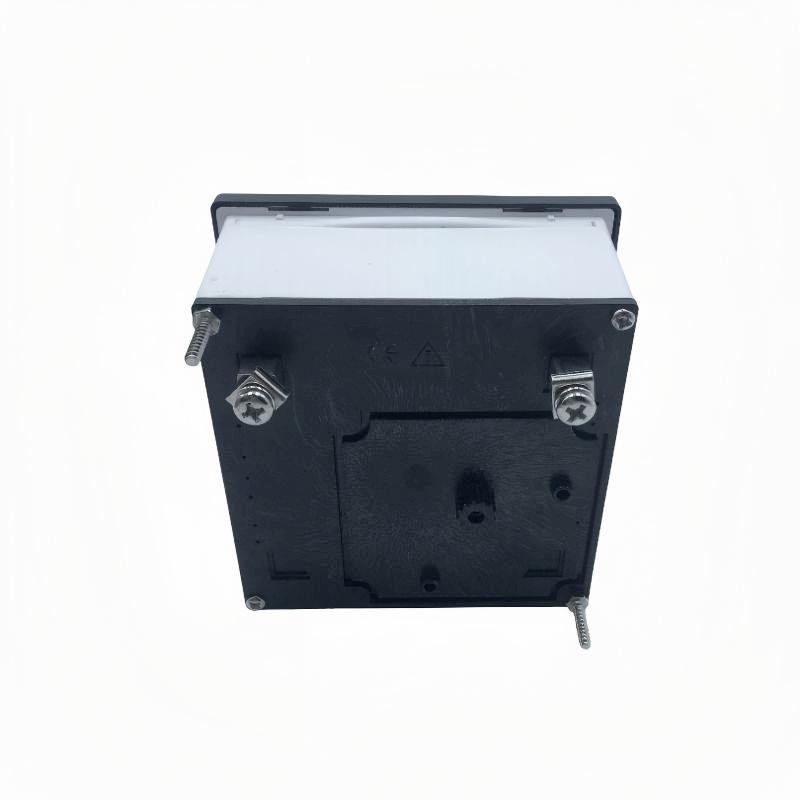

Pengukur Frekuensi Buluh Baris Tunggal

Pengukur Frekuensi Buluh Baris Tunggal adalah alat sederhana-tanpa daya yang mengukur frekuensi AC. Ia memiliki seperangkat buluh logam yang disetel dengan cermat yang bergetar pada frekuensi alaminya. Buluh yang paling bergetar menunjukkan frekuensi yang diukur.

Kirim permintaan

Deskripsi

Ringkasan

Pengukur Frekuensi Buluh Baris Tunggal (juga dikenal sebagai Pengukur Frekuensi Buluh Bergetar) adalah instrumen elektromekanis analog yang digunakan untuk mengukur frekuensi pasokan listrik arus bolak-balik (AC). Ini beroperasi berdasarkan prinsip resonansi mekanis, memberikan indikasi visual langsung tentang frekuensi tanpa memerlukan sumber daya eksternal untuk pengoperasiannya.

Prinsip Kerja

Struktur Komponen: Meteran berisi satu baris buluh (atau bilah) logam tipis dan fleksibel, masing-masing dengan frekuensi resonansi alami yang sedikit berbeda. Buluh ini dipasang pada alas yang sama (seringkali berupa batang elektromagnetik).
Getaran Resonansi: Ketika suplai AC dihubungkan ke kumparan meteran, ini menciptakan medan magnet bolak-balik. Bidang ini menggetarkan batang, memaksa semua buluh berosilasi.
Identifikasi Frekuensi: Buluh yang frekuensi resonansi alaminya cocok (atau paling dekat dengan) frekuensi AC yang diterapkan akan bergetar dengan amplitudo terbesar. Frekuensi yang diamati dibaca dari skala di sebelah buluh yang paling aktif bergetar.

Karakteristik Utama

Sederhana & Kasar: Tidak ada sirkuit elektronik, komponen minimal, keandalan tinggi.
Analog Inheren: Memberikan pembacaan visual yang jelas dan intuitif. Sangat baik untuk mengamati stabilitas atau fluktuasi frekuensi.
Operasi Pasif: Tidak memerlukan daya internal atau tambahan; hanya didukung oleh sinyal yang diukur.
Akurasi & Resolusi Sedang: Akurasi biasanya berkisar antara ±0,1 hingga ±0,5 Hz. Resolusi dibatasi oleh jumlah dan jarak buluh.

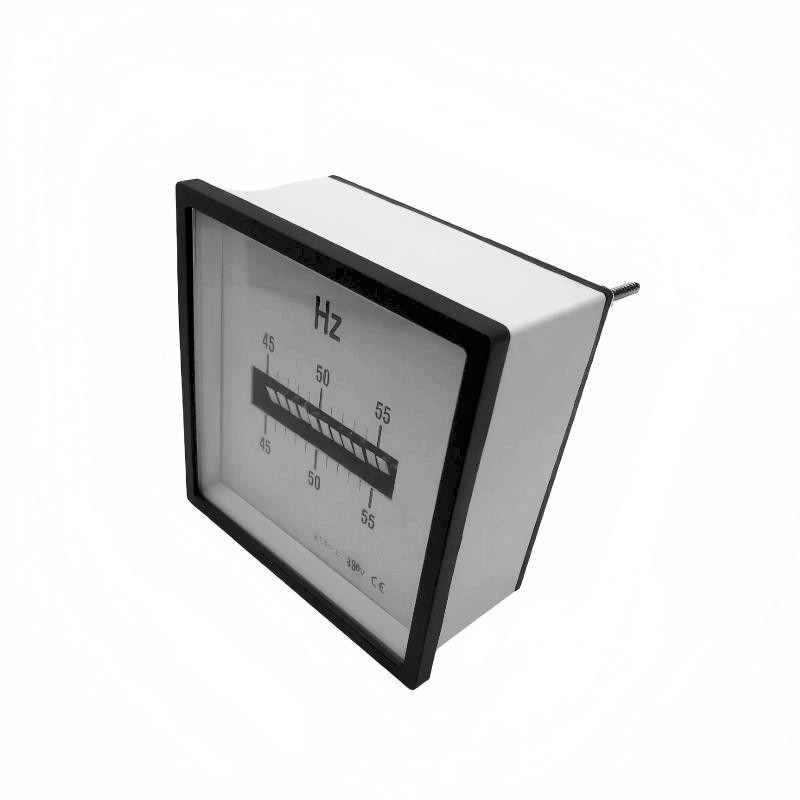

Rentang Frekuensi Terbatas: Setiap meter dirancang untuk rentang tertentu (misalnya, 45-55 Hz atau 55-65 Hz untuk sistem tenaga listrik).

Aplikasi Utama

Pembangkitan & Distribusi Tenaga Listrik: Memantau frekuensi keluaran jaringan atau generator (50 Hz atau 60 Hz).
Panel Kontrol Industri: Memverifikasi frekuensi penggerak motor atau daya yang masuk di pabrik.
Sistem Pesawat & Kelautan: Memantau frekuensi sistem daya AC di dalam pesawat (seringkali 400 Hz di pesawat).
Demonstrasi Laboratorium & Pendidikan: Mengajarkan konsep resonansi mekanik dan pengukuran frekuensi.

Keuntungan

Kekebalan Tinggi terhadap Kebisingan Listrik: Respon mekanis murni.
Gagal-Aman & Seketika: Memberikan masukan visual langsung; tidak ada-waktu booting.
Biaya Rendah dan Umur Panjang dengan perawatan minimal.

Ringkasan: Pengukur Frekuensi Buluh Baris Tunggal adalah solusi klasik, andal, dan mudah digunakan untuk pemantauan frekuensi AC{0}}instalasi tetap yang mengutamakan kesederhanaan, daya tahan, dan indikasi visual langsung dibandingkan presisi tinggi dan integrasi digital.

Parameter
