LV Current Transformer 0.66kv
CK-30
CK-30
CK-30
CK-30
CK-30

Lv transformator arus 0.66kV

Transformator LV saat ini Dixsen 0 . 66KV CK -30 Seri transformator saat ini yang kompak menggabungkan tiga dekade penyempurnaan teknik . inovasi utama dengan rerel ring-{{8-bar bracket {{parkir logam {{panci log logam, atau pita rera {panci log logam, atau paizing, atau paizing, atau paizing, atau pita rera, atau paizing flexible {parkir logam, atau pita rera, atau dinas. Kelas, ini mencakup arus primer dari 50A hingga 300A, memastikan pengukuran yang andal di seluruh aplikasi.

Kirim permintaan

Deskripsi

Apa itu transformator saat ini?

Digunakan dalam sistem daya, transformator arus (CT) mengubah arus AC tinggi menjadi output rendah standar (1a atau 5a) . dengan memastikan isolasi dan akurasi fase, ini memungkinkan pengukuran energi yang aman dan tepat, perlindungan relai, dan operasi sirkuit kontrol .

Fitur Transformer Saat Ini:

Mengubah arus AC tinggi menjadi output 1A/5A

Memastikan isolasi listrik untuk keselamatan

Mempertahankan akurasi fase untuk pengukuran/relay

Beberapa kelas akurasi (0 . 1, 0.2s, 5p, dll.)

Mendukung berbagai beban (2.5VA hingga 30VA+)

Desain solid-core, split-core, atau fleksibel Rogowski

Umum Penggunaan CT UMUM:

Sub-Meter Listrik (Bangunan, Pabrik)

Koordinasi Perjalanan Pemutus Sirkuit

Pemantauan kondisi generator/transformator

Pengukuran arus string panel surya

Perlindungan kelebihan motor

Deteksi arus bocor (kesalahan tanah)

Prosedur penanganan CT yang aman:

Sebelum Instalasi:

Konfirmasi rasio CT/kelas mencocokkan aplikasi (pengukuran vs . perlindungan) .

Periksa kerusakan fisik atau uap air .

Selama kabel:

Hubungkan terminal sekunder dengan aman ke sirkuit tertutup (meter/relay/blok pendek) .

Ground sekunder pada titik yang ditunjuk (biasanya terminal s2) .

Setelah memberi energi:

Monitor untuk pemanasan atau getaran abnormal .

Verifikasi arus sekunder dengan meter penjepit (diharapkan ≈ arus / rasio primer) .

Engineered for Excellence: LV Transformer arus 0.66KVmodelCK -30 Serigala seri

1. akurasi & kinerja tanpa kompromi

Kelas 0 . 5 Presisi pengukuran memastikan pengukuran saat ini yang andal untuk sistem penagihan, pemantauan, dan perlindungan.

Kisaran arus primer yang luas (50A - 300A), melayani beragam aplikasi dari mesin industri hingga instalasi energi terbarukan .

0 . peringkat isolasi 66kV, memberikan operasi yang aman dan stabil di jaringan tegangan rendah.

2. Keamanan & aksesibilitas inovatif

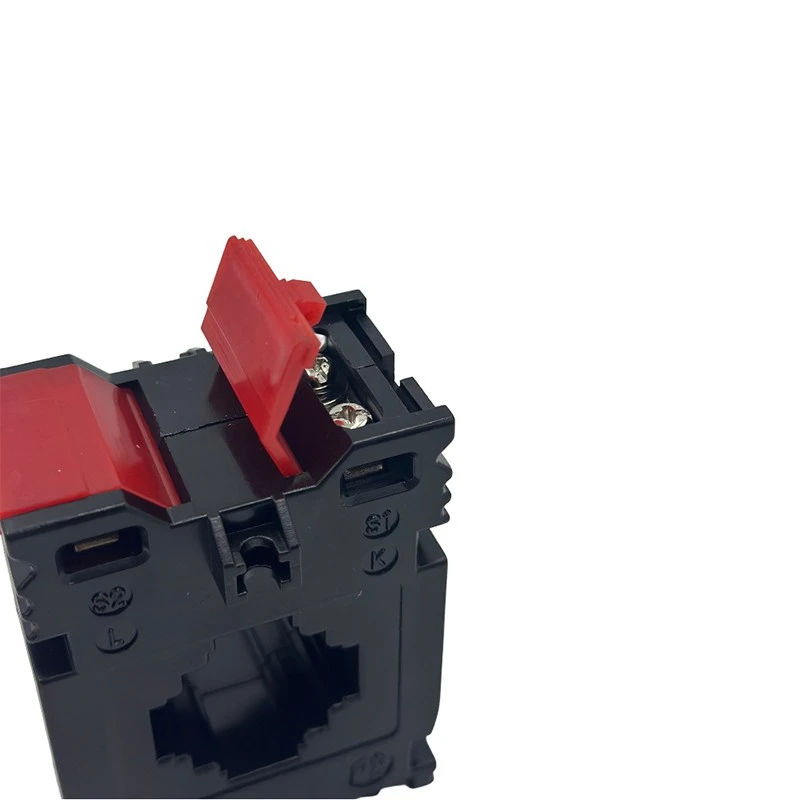

Penutup terminal berengsel yang dipatenkan meningkatkan keamanan operator sambil memungkinkan akses cepat untuk alat pemeliharaan-tidak diperlukan .

Isolasi terminal aman mencegah kontak yang tidak disengaja dan melindungi terhadap debu dan puing -puing .

3. fleksibilitas pemasangan terbaik

Beradaptasi dengan skenario instalasi apa pun dengan tiga opsi pemasangan yang kuat:

✔ Pemasangan Braket Bus-Bar-Lampiran Langsung untuk Integrasi Tanpa Besar di Panel Switchgear dan Distribusi .

✔ pemasangan braket panel logam-fiksasi yang kokoh dan tahan getaran untuk instalasi permanen .

✔ DIN Rail Mounting (dengan adaptor)-Instalasi snap-on yang mudah di lemari kontrol modular .

4. desain kasar & dioptimalkan ruang

Perumahan polimer berkekuatan tinggi menahan panas, korosi, dan tegangan mekanik .

Jejak kaki ultra-kompak menghemat ruang panel yang berharga tanpa mengorbankan kinerja .

Mengapa Profesional Memilih Transformator LV saat ini dixsen 0.66kVmodelCk -30 seri?

- Keandalan Terbukti- Tiga Dekade Litbang Pastikan Daya Tenaga Tes .

- Fleksibilitas tahan masa depan- beberapa opsi pemasangan beradaptasi dengan kebutuhan sistem yang berkembang .

- Presisi yang dapat Anda percayai - 0 . 5 Kelas Accuracy memenuhi standar utilitas dan industri yang ketat.

Parameter

Model	Rasio (a)	Beban (VA)
Model	Rasio (a)	Kelas: 0,5	Kelas:1.0
Ck -30	50/5	-	2.5 (2T)
Ck -30	60/5	-	2.5 (2T)
Ck -30	75/5	-	1.5
Ck -30	100/5	-	2.5
Ck -30	150/5	2.5	3.75
Ck -30	200/5	2.5	3.75
Ck -30	250/5	3.75	5
Ck -30	300/5	3.75	5
